Dal file del paziente al positivo in poliuretano, senza gesso e senza mandare i pezzi a fresare fuori: tutto nel tuo laboratorio, con una macchina che sta in 80 × 120 cm.

  • circa 1 oraper fresare un busto
  • Ø 500 × 660 mmblocco massimo lavorabile
  • 80 × 120 cmdi ingombro a terra, 250 kg su ruote
  • 1-2 giornidi formazione per iniziare a produrre

Per chi è OCM

È il primo passo nel digitale per il laboratorio che produce soprattutto busti: una macchina compatta, facile da imparare, che trova posto anche in spazi ridotti. Oltre ai busti fresa invasi per arto inferiore e positivi di plantari.

Pezzi veri fatti con OCM

Fotografie, non rendering.

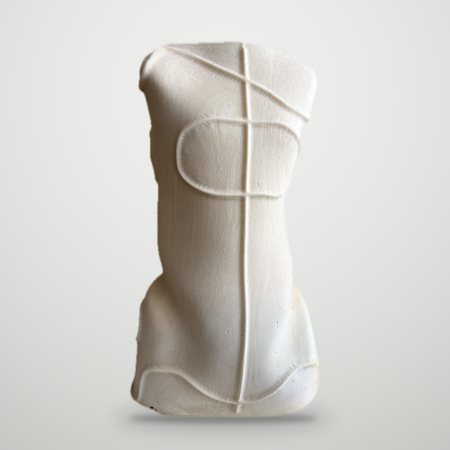

Positivo di busto fresato, con i segni di rettifica
Positivo di busto fresato, con i segni di rettifica

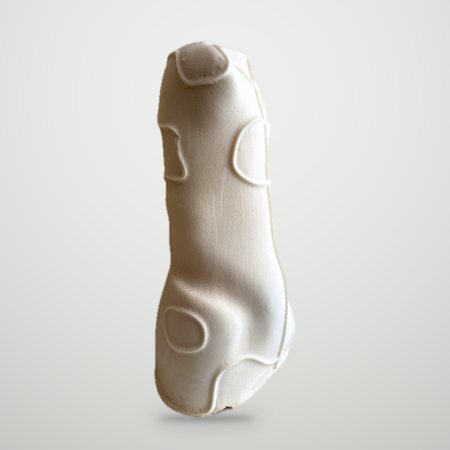

Positivo di busto fresato, di lato
Positivo di busto fresato, di lato

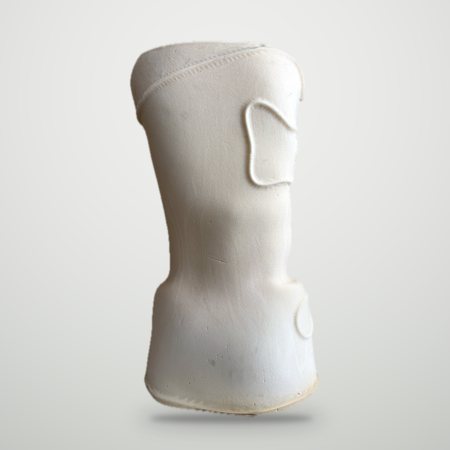

Positivo di busto fresato, retro
Positivo di busto fresato, retro

Dal paziente al positivo in tre passaggi

Scansione e rettifica

1 Scansione e modellazione

Il paziente si acquisisce in pochi minuti con uno scanner 3D portatile, senza calchi in gesso. La forma si modella poi al computer con il tuo software CAD ortopedico.

2 Programma di fresatura

Con OrthoCAM, il software CAM Satres compreso di serie, il programma si prepara a bordo macchina in pochi passaggi guidati, e il simulatore controlla il percorso prima di partire.

3 Fresatura

Da un blocco fino a Ø 500 × 660 mm la macchina ricava il positivo in circa un’ora. Gli scarti finiscono nella vasca di raccolta; con il sistema di aspirazione opzionale si lavora anche senza polvere.

Busto in circa un'ora, 220 V e 3 kW, formazione in 1-2 giorni

Scopri i vantaggi

Domande frequenti su OCM

Quanto spazio serve?

Circa 80 × 120 cm a terra e 1 metro di altezza. La macchina pesa 250 kg e ha le ruote, quindi si sposta facilmente. La vasca di raccolta è di serie; il sistema di aspirazione, per lavorare senza polvere, è opzionale.

Che alimentazione elettrica serve?

Basta la corrente a 220 V: la potenza totale installata è di 3 kW.

Quanto tempo serve per fresare un busto?

Circa un'ora, a seconda della taglia e della finitura scelta.

Quali pezzi posso produrre?

Positivi in poliuretano per busti e corsetti, invasi per arto inferiore e positivi di plantari (fino a 18 da un blocco). Per AFO, KAFO e caschetti cranici serve il quarto asse di ORTHO 1004 EVO.

Serve un software CAD?

Sì, per modellare la forma del paziente: se ne hai già uno che esporta file STL, si continua con quello. Il programma di fresatura si prepara a bordo macchina con OrthoCAM, il software CAM Satres compreso di serie.

Quanto dura la formazione, e cosa succede se la macchina si ferma?

La formazione dura uno o due giorni, e i video di formazione su OCM restano sempre disponibili. Quando una macchina Satres si ferma rispondiamo in giornata, e la videocamera integrata ci permette di vederla lavorare anche a distanza. La garanzia è di un anno, prolungabile.

Quanto costa?

Dipende dalla configurazione. Il calcolatore ROI stima in 3 minuti quanto risparmi con i numeri del tuo laboratorio e, alla fine, ti invia il prezzo indicativo.

Posso vederla lavorare prima di comprare?

Sì: nella nostra area demo a Cascina, vicino a Pisa, oppure a distanza in videochiamata. Prenota una demo.

Approfondisci: la guida alle macchine CNC per l'ortopedia →

Perché un laboratorio sceglie OCM

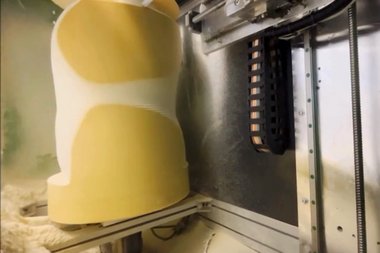

Addio al gesso

Addio al gesso

Busti, invasi e positivi di plantari dal file del paziente, senza calchi e senza mandare i pezzi a fresare fuori.

Un busto in circa un'ora

Un busto in circa un'ora

Da un blocco fino a Ø 500 × 660 mm, mentre tu lavori ad altro.

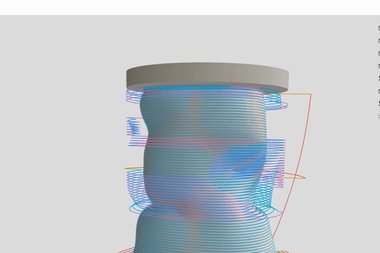

Nessun programmatore CAM

Nessun programmatore CAM

OrthoCAM e OrthoLIB sono compresi di serie: il programma si prepara a bordo macchina, in tre passaggi. Come funziona il software →

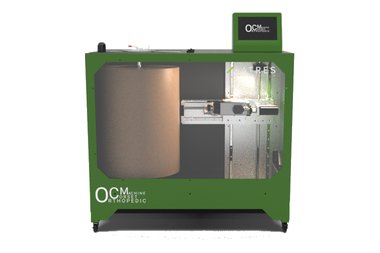

Sta in un laboratorio piccolo

Sta in un laboratorio piccolo

80 × 120 cm a terra, 250 kg su ruote: entra anche dove non c'è spazio per una fresatrice industriale.

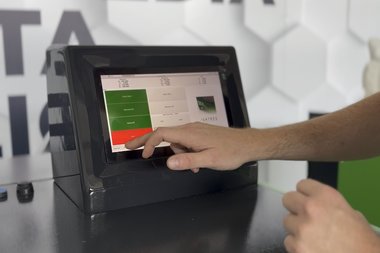

Basta la corrente a 220 V

Basta la corrente a 220 V

3 kW installati: nessuna linea trifase da far arrivare in laboratorio.

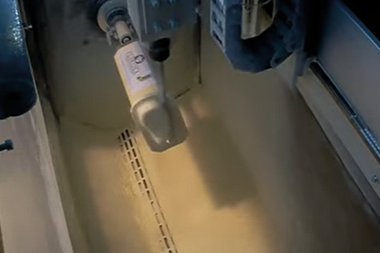

Assistenza che vede la macchina

Assistenza che vede la macchina

Con la videocamera integrata i nostri tecnici guardano la lavorazione a distanza e rispondono in giornata.

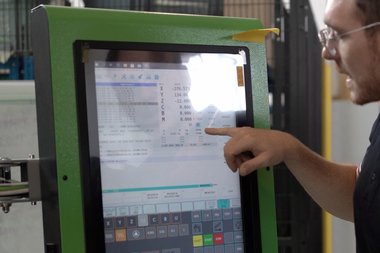

Produttivo in 1-2 giorni

Produttivo in 1-2 giorni

La formazione è compresa, e i video tutorial restano sempre disponibili.

Archivio digitale

Archivio digitale

Ogni lavorazione resta salvata: mille busti stanno in una chiavetta USB, e rifare un pezzo non riparte da zero.

Guarda cosa si produce → Prenota una demo

Cosa produci con OCM

OCM fresa il positivo in poliuretano su cui termoformare il dispositivo, come faresti sul gesso, ma partendo dal file del paziente.

Positivo di busto fresato in poliuretano

Busti e corsetti

Il positivo del busto correttivo, pronto da termoformare. Blocco fino a Ø 500 × 660 mm, circa un'ora di fresatura.

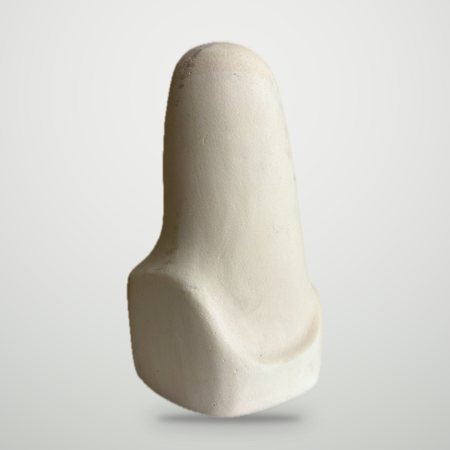

Positivo di invaso fresato in poliuretano

Invasi per arto inferiore

I positivi degli invasi per arto inferiore, pronti da termoformare.

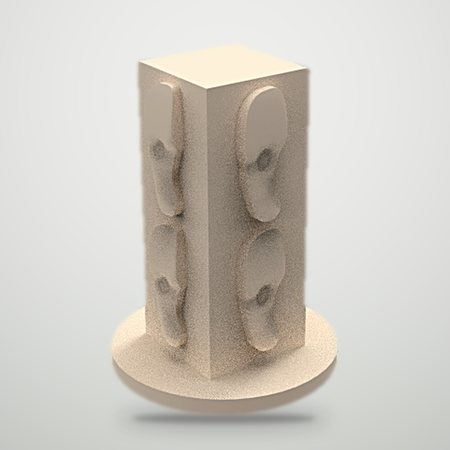

Blocco con più positivi di plantari

Positivi di plantari

Fino a 18 positivi, cioè 9 paia, da un solo blocco.

Ti serve altro?

  • AFO, KAFO, caschetti cranici, gambapiede e forme per scarpe, o busti più veloci: ORTHO 1004 EVO →
  • Corsetti, invasi, plantari e sedute stampati direttamente, senza termoformatura: Helios HS →

Vedi i dati tecnici → Prenota una demo

Dal file STL al busto fresato, senza programmatore CAM

Tutto si fa a bordo macchina, sullo schermo touch da 12 pollici. OrthoCAM e OrthoLIB sono compresi di serie: non serve un software CAM esterno né qualcuno che sappia programmarlo.

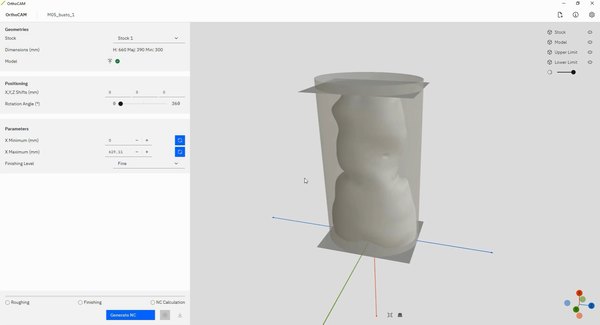

  1. OrthoCAM: Carichi il file del paziente

    1 Carichi il file del paziente

    Il file STL esportato dal tuo software CAD compare nel blocco di poliuretano.

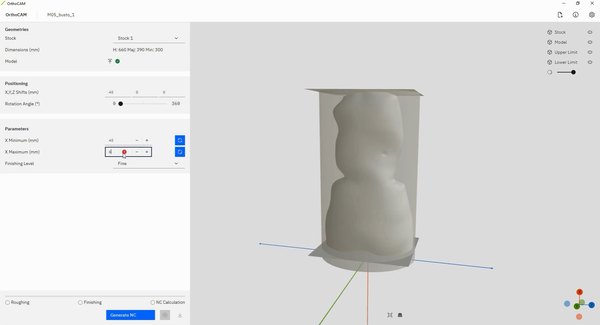

  2. OrthoCAM: Posizioni il pezzo e scegli la finitura

    2 Posizioni il pezzo e scegli la finitura

    OrthoLIB propone i parametri di sgrossatura e finitura: basta scegliere il livello.

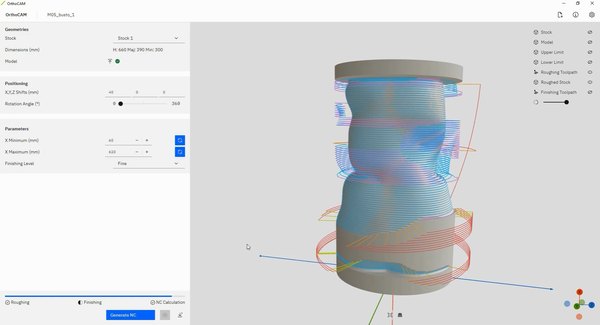

  3. OrthoCAM: Controlli il percorso e avvii

    3 Controlli il percorso e avvii

    Il simulatore mostra il percorso dell'utensile prima di partire; poi si avvia dal pannello.

File
STL, da qualsiasi software CAD
Lingue
italiano, inglese, tedesco, francese
Aggiornamenti
compresi, con la manutenzione attiva
App per PC
archivia e gestisce le lavorazioni fatte per ogni paziente

Guarda i video di formazione su OrthoCAM Prenota una demo

Area lavoroCorsa X700 mm
Corsa Z300 mm
Corsa CContinuo
AzionamentoCampo n° giri24.000 giri / min
Linea mandrinoTipologia mandrinoElettromandrino ad aria
Cono mandrinoER 32 manuale
PezzoDimensione max500 (diametro) X 660 mm
Dati generaliTensione macchina220 V
Potenza totale installata3 kW
Spazio occupato al suolo800 mm X 1200 mm
Altezza macchina1000 mm
Peso macchina (completa di basamento)250 Kg
Accessori di normale dotazioneControllo numericoProprietario
Vasca di raccolta
OrthoCAM integrato e simulatore cinematica macchina
OrthoLIB Libreria automatica lavorazioni
Procedura semplificata di programmazione
Dotazioni accessorieSistema di aspirazione
